⊙蒸发量传感器产品概述

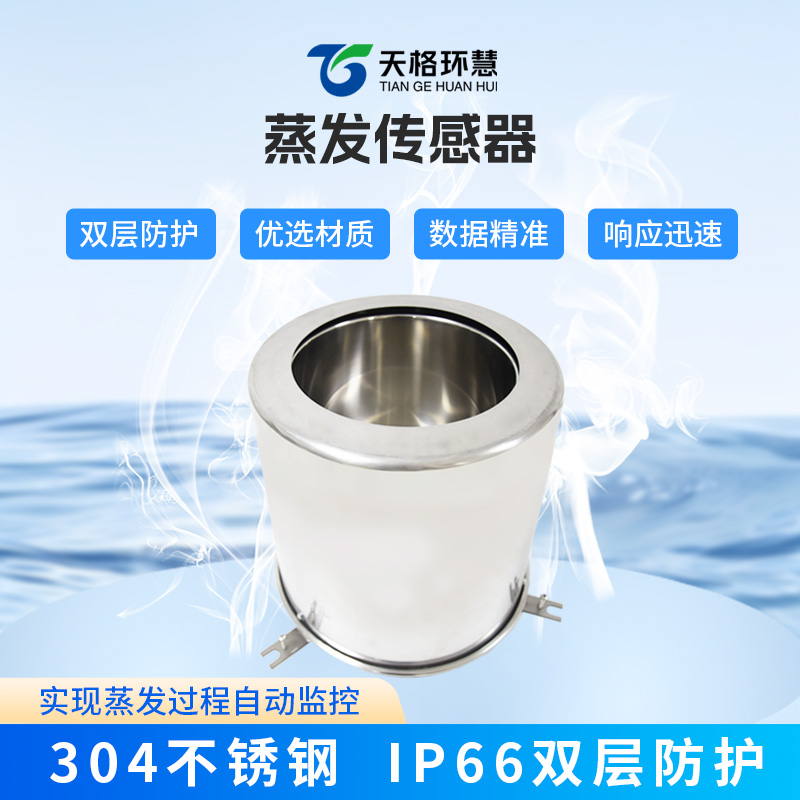

蒸发量传感器又称蒸发传感器，蒸发量，蒸发量传感器是一款用来观测水面蒸发的仪器，具有精度高、灵敏度高、量程宽等优势，可以快速、准确地测量出单位面积的水面蒸发量， 材质为304不锈钢，经久耐用。

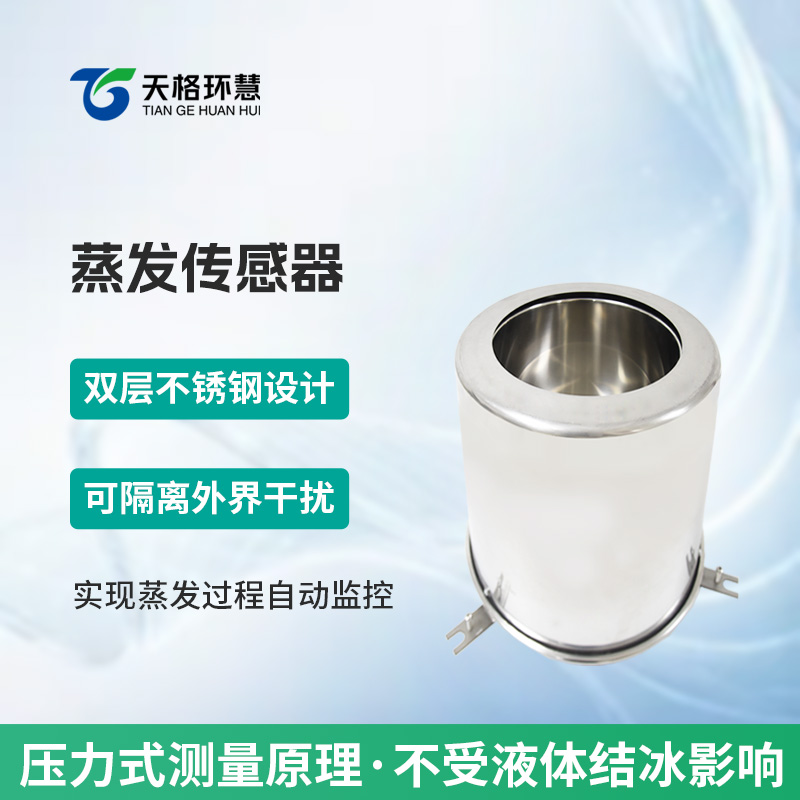

本产品采取双层不锈钢结构设计，可以防止太阳直晒引起的蒸发误差，拥有比同行业产品更高的测量精度值。

水面蒸发传感器是一款用来观测水面蒸发的仪器，具有精度高、灵敏度高、量程宽等优势，可以快速、准确地测量出单位面积的水面蒸发量。

1、功能特点

◆可以防止太阳直晒引起的蒸发误差，拥有比同行业产品更高的测量精度值，响应速度快、互换性好；

◆整机选用304不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命；

◆应用压力式测量原理，通过高精度的称重原理测量蒸发皿内液体的重量变化，再计算出液面高度，从而测量得到蒸发量，测量更精准，数据更科学；

◆采用底部出线的接线方式，减少明线，避免线路故障，安装方便，操作简单；

◆双层防护的设计结构，该产品独特的双层不锈钢设计，可以有效隔离外界干扰，使测量结果更加精准；

◆适应能力强，在风浪和降雨气候条件下也能正常观测，不失准确度，抗电磁干扰，即使停电后再通电，输出数据依然正确；

◆本产品为数字化传感器，无温漂、时漂，性能长期稳定。

2、适用范围

水面蒸发传感器是用来感知水面蒸发量变化的传感器，可以观测水面蒸发在不同时间段的变化规律，适用于气象观测、植物栽培、种子培养、农林业、地质勘测、科学研究等领域。

既可与自动加水装置、数据采集发送装置等配套使用，实现蒸发过程自动监控，也可与数据采集存储装置（记录仪）组合使用，实现蒸发数据的自动存储，还可与雨量传感器、数据采集发送装置等搭配使用，实现蒸发、降雨过程的自动观测和远程传输。

此外，可以作为雨量站、蒸发站、气象站、环境监测站等设备的组成部分，用来观测气象或环境参数之一的“水面蒸发”。

3、工作、存储条件

工作温度：-40～85°C 工作湿度：0～100%RH

储存温度：-40～125°C 储存湿度：＜80%（无凝结）

⊙工作原理

应用压力式测量原理，通过测量蒸发皿内液体重量变化，再计算出页面高度，从而测得蒸发量。能够适应各类环境的水面蒸发测量，不受液体结冰的影响，克服了使用超声波原理测量液面高度时出现的结冰时测量不准、无水时易损坏传感器、测量精度低等弊端。

⊙技术参数

供电电压：7～24V DC

测量范围：0~190mm

测量精度：±1%

信号输出：（标记“þ”为您所购买使用的型号）

¨电流型：4~20mA

¨电压型：¨0.4~2V¨0~5V

¨485型：Modbus-RTU

响应时间：2s

内桶口径：φ200mm

外桶口径：φ300mm

防护等级：IP66

最大称重：6500g （禁止将超重物品放入蒸发桶内）

工程量转换公式：

实际测量值=(测量信号-最小信号)/(最大信号-最小信号)*(最大量程-最小量程)+最小量程

⊙尺寸、重量

外型尺寸：（见下图）

整机重量：4.7kg

⊙接线说明

⊙安装指导

1.安装位置选择须知

设备安装地点应高出地面且必须装在水泥底座上，防止雨水淹没底盘及倒灌进设备内部从而引起设备短路或线路故障。

2.安装步骤

将产品拆箱，把外壳、内胆、底座放置于水平地面准备安装，安装步骤如下：

A去掉底部顶丝

B将内胆放置于底座托盘上

C将外壳罩在底座底盘上

D转动外壳使外壳底部螺栓孔与底座托盘螺栓孔对齐后插入螺栓拧紧

E将组装好的设备固定于预先制作好的水泥底座上

⊙MODBUS协议(可定制)

◆ 通讯方式：485 通讯，传送距离< 1000米

◆ 通讯速率：9600,n,8,1

◆ 通讯协议：MODBUS-RTU协议，出厂站号为2号站，依需要可以进行修改。

ModBus协议的命令包括：

读出传感器的数值（出厂为2号站）

读取值命令格式举例：

02 03 00 00 00 0184 39

注：开始的第一个字节02是站号，如果你已修改过站号设置，应将第一位的 02 修改为您设置的站号，最后两位84,39是 16位的CRC校验。

返回的命令格式举例：

02 03 02 16 30 F2 30

注：16 30所在的位4,5位为蒸发量的值，F2 30是CRC校验值。

数据解析方法：

按照蒸发桶内径20cm，半径10cm，底面积 314.1593cm2，水面高度＝水重/底面积(水的密度是1g/cm3)

(HEX)0x1630=>(DEC )5680 => 5680/314.1593 = 18.08cm(水面高度)

修改自身站号

方法一：知道现在站号，发送如下指令

0210 10 00 00 01 02 0003E3 60 其功能是将站号由2号修改为3号。

注：其中斜体大字替换为原站号，正体大字替换为希望修改成的目标站号值即可，发送需客户自行计算CRC的值。

方法二：知道现在站号，发送如下指令

0206 10 00 0003CD 38 其功能是将站号由2号修改为3号。

注：其中斜体大字替换为原站号，正体大字替换为希望修改成的目标站号值即可，发送需客户自行计算CRC的值。

方法三：忘了原站站号，需要将产品独自连接到电脑上，注意

总线上不能有其它485产品，用0号站对其操作，指令如下：

00 06 10 00 0003CC DA

注：其中大字为希望修改成的目标站号值，客户自行计算CRC校验值。

⊙使用前的准备和检查

注 意

使用前请先完整阅读本说明书

正确连接设备线路

首先确认

﹡ 检查该设备与您购买的设备是否相同

﹡ 检查设备外观是否破损

﹡检查设备附件是否齐全

警 告

不按线序接线,可能造成该设备及连接该设备的仪器损坏

输入电源超过该设备的最大接入电源时,将造成该设备的损坏

⊙故障分析与排除

⊙保养和维护

本仪器是具有优良设计和功能原理的科技产品，应注意维护和保养。下列建议将帮助您有效使用保养服务。

﹡避免仪器被刮划，保持外部保护膜完整性，增加仪器使用寿命

﹡使用仪器时请将各连接部位固定牢固，避免仪器的损坏

﹡粗暴地对待仪器会毁坏内部电路板及精密的结构

﹡不要用颜料涂抹仪器，涂抹会在可拆卸部件中阻塞杂物从而影响正常操作

﹡使用清洁、干燥的软布清洁仪器外部

﹡定时查看其他配置设备的电源电量，确保仪器正常工作

﹡该浊度传感器在使用过程中，需定期对传感器表面进行清洁，清洁周期根据使用条件，每3—6个月清洁一次。清洁时，关闭电源，取出传感器，然后用柔软的过滤纸轻擦传感器表面及恒流器内表面，然后用清水冲干净即可。清洁时，注意不要刮花传感器表面。
