一、水土流失监测仪产品概述

水土流失监测仪又称水土流失监测设备，高精度水土流失自动监测系统，水土流失监测仪主要用于测量径流场或小流域水土流失的场所，可实现全天候无人值守，具有自动测量存储，径流量、径流含沙含量、输沙量的特点，可实现同时对多路径流泥沙含量及流量进行实时连续测量、数据传输及数据分析处理

我们在水保实验工作中，无论是测量径流场或小流域水土流失的数据时，都会出现大量的人工工作，测量造成了许多工作上的不方便，我公司FT-LS1型水土流失自动监测仪产品研发成功后，代替了大量的人工工作，经多年实验和使用效果来看，流量的误差在3%以内。泥沙含量的误差5%以内，产品的性能和外观经长时间的更新，已得到长足的进步。

水土流失自动监测系统主要是由数据采集存储主控机、含沙量测量传感器、地表流量传感器组件、雨量传感器组成。由雨量传感器测量降雨强度及其随时间的变化和总的降雨量与降雨历时。地表流量传感器组件自动测量地表流量，通过中心控制计算机软件及参数设置计算随时间变化的地表径流流量，得到径流流量的实时变化过程。含沙量测量传感器在系统设计中，根据雨量/径流变化特征，在径流垂直分布泥沙测量口，实时测量径流含沙量。

通过工作管理/数据存储软件和主控机控制管理各个传感器测量得到的泥沙含量、径流量、降雨量的过程数据并进行数据的存储，向管理监测中心远程传输测量数据。

二、水土流失监测仪产品特点

1、全天候无人值守，自动测量存储：径流量、径流含沙含量、输沙量

2、供电：实时数据自动采集、存储可断电工作 7 天

3、水土流失自动监测站工作管理数据采集存储主控机可本地存储大量数据，可在现场通过 RS232 接口下载数据；或在有远程请求时通过无线方式向管理中心传输数据

4、太阳能供电，平时无降雨或径流时常规状态为省电休眠状态

5、具有在计算机软件上在线实时监测、显示各测量参数动态过程及曲线、历史数据下载功能

6、可现场在数据管理主控机上自由设置采样频率及调校时钟

7、中心控制计算机软件可以根据采集到的数据绘制径流、泥沙含量、降雨量、场次、径流量、入渗量、水土流失量等

三、水土流失监测仪传感器工作说明

1、泥沙含量传感器工作流程

地表水体由A1进入管道，经A2流出并推动流量传感器，部分水体从A3排出,处理器C根据流量传感器得到的流速经过计算得出实时流量，B1采集到地表水体送入称重传感器,传感器D把收集到的数据送给处理器C经处理后得到泥沙含量,得到数据后传感器D把内部样品由B2排出为下次采样做好准备。处理器C通过485或串口输出外部设备。

图标说明：1、地表径流管 2、采样管 3、流量传感器 4、采样管电磁阀 5、样品槽  6、液位保持器

7、液位传感器 8、样品槽支架 9、泄水电磁阀 10、排水管

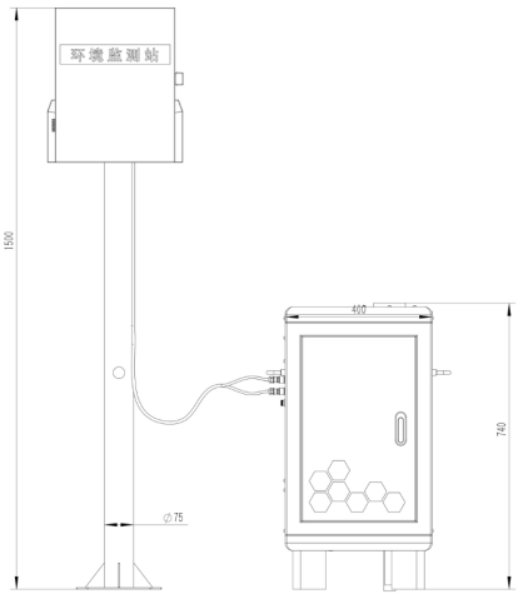

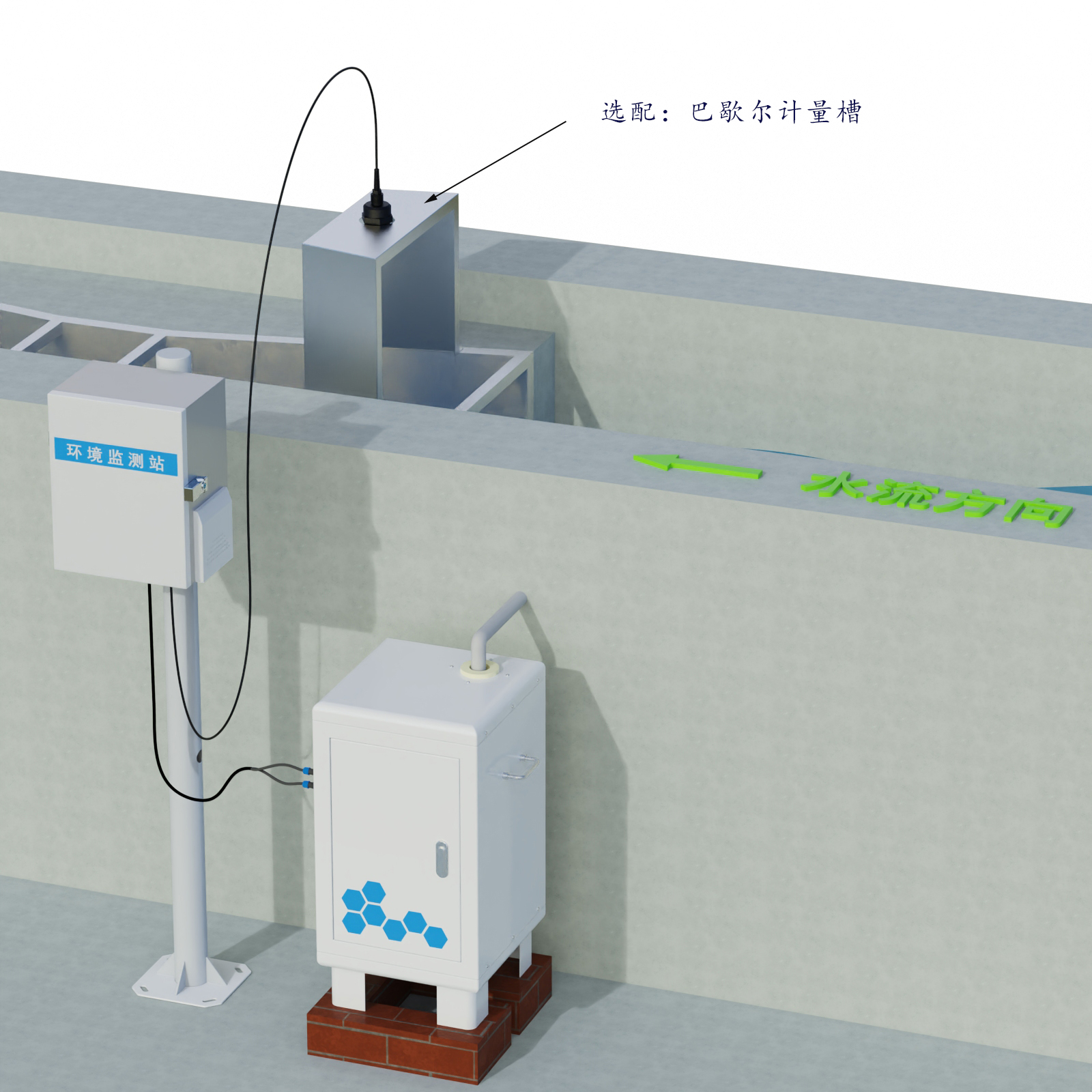

泥沙含量采集仪的3D结构图                          泥沙含量工作示意图

2、泥沙含量传感器功能

（1）可实现同时对多路径流泥沙含量及流量进行实时连续测量、数据传输及数据分析处理；

（2）全天候无人值守，自动测量存储数据；

（3）工作管理数据采集存储主控机可本地存储大量数据，可在现场通过R232接口下载数据；

（4）具有在上位机上在线实时监测，显示各测量参数动态过程及曲线，历史数据下载功能；

（5）可现场在数据管理主控机上自由设置采样频率及调校时钟；

（6）稳定性好，传感器自主研发精度高、稳定性强、抗环境干扰能力强 。
