太阳直接辐射传感器

【产品简介】太阳直接辐射传感器又称太阳总辐射传感器，辐射传感器，太阳直接辐射传感器是一款用来测量垂直于太阳表面的辐射和太阳周围很窄的环日天空散射辐射，具有自动跟踪太阳并监测太阳直接辐射量的功能。

产品型号: WX-FS5

产品价格: 电议

产品品牌: 天格环慧

7*24小时免费咨询热线 13276362033

产品详情

一、太阳直接辐射传感器设备介绍

太阳直接辐射传感器又称太阳总辐射传感器，辐射传感器，太阳直接辐射传感器是一款用来测量垂直于太阳表面的辐射和太阳周围很窄的环日天空散射辐射，具有自动跟踪太阳并监测太阳直接辐射量的功能。

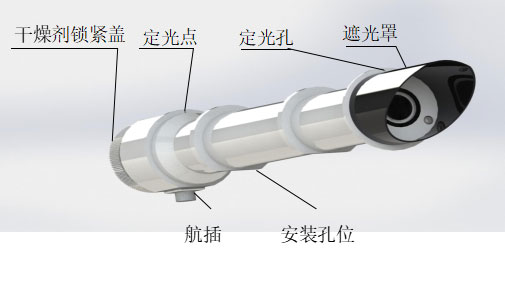

太阳直接辐射传感器可以用来测量光谱范围为0.28-3μm太阳直接辐射强度。辐射传感器的核心器件是高精度感光元件，精准直筒优化设计，稳定性好、精度高；同时在感应元件外安装了由精密光学冷加工磨制而成的石英玻璃片，在石英玻璃片安装筒前端装有遮光罩，有效防止了环境因素对传感器性能的影响；干燥剂锁紧盖设有圆形玻璃观察窗，内置变色硅胶干燥剂，便于观察干燥剂吸水情况。

本产品符合ISO9060和WMO世界气象组织规范(CIMO Guide)技术规范要求及中国气象最新标准《QX/T 20-2016直接辐射表》要求。可广泛应用于气象、太阳能利用、农林业、建筑材料老化及大气环境监测等部门的太阳直接辐射能量的测量。

技术参数

参数名称	规格参数	说明
等级标准	FIRST CLASS
时间响应（95%）	10s
热辐射零点偏移	±2W/㎡
温度变化零点偏移	±1W/㎡
非线性误差	±0.2%
年稳定性	±0.5%/1yr
光谱一致性	±3%
光谱误差	±0.2%
温度响应 (-10～40℃)	±0.5%
倾斜误差	±0.2%
光谱响应	285～3000nm
开敞角	4°
跟踪精度	＜±1º/24h
灵敏度	7～14μV/W•m-2
工作电压	无	毫伏电压输出
	DC 24V	标准电流输出
	DC 12～24V	RS485输出
信号输出	0～20mV
	4～20mA
	RS485 （MODBUS协议）
线缆长度	2米
工作环境	温度范围：-40～85 ℃
工作环境	湿度范围：0～100% RH
重量	0.46kg	不含线缆
外形尺寸	290×67×56（mm）
安装尺寸	4-M2.5，孔距23×86 (mm)
